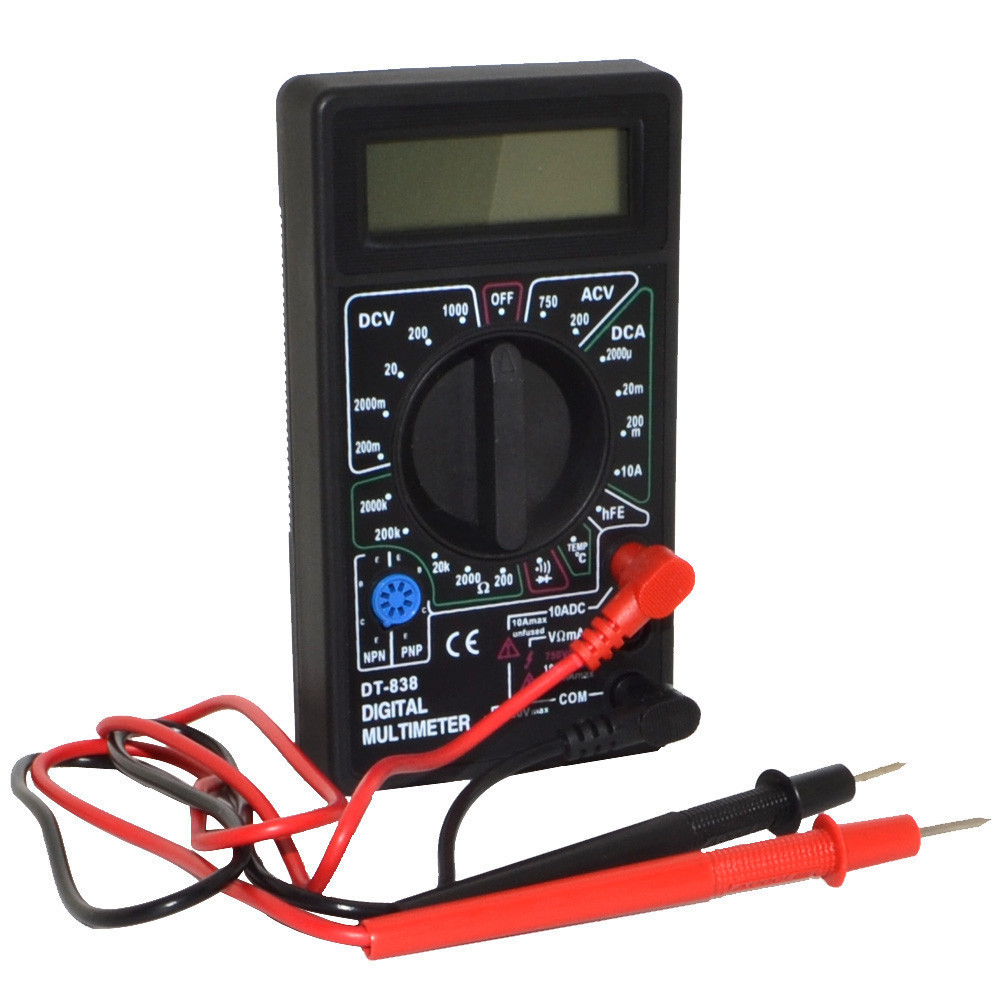

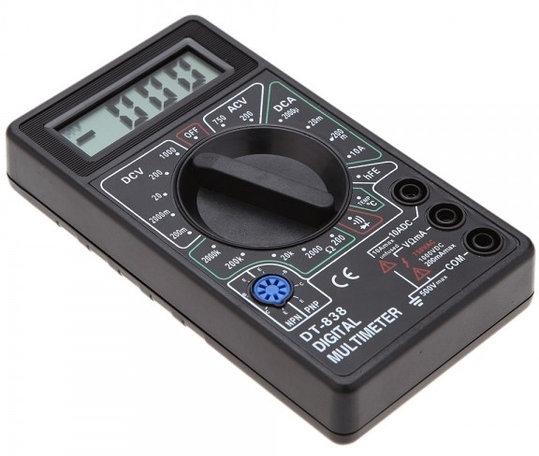

Мультиметр тестер-вольтметр амперметр DT-838

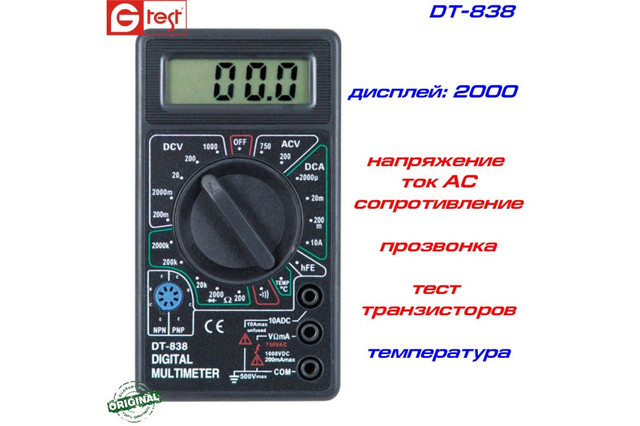

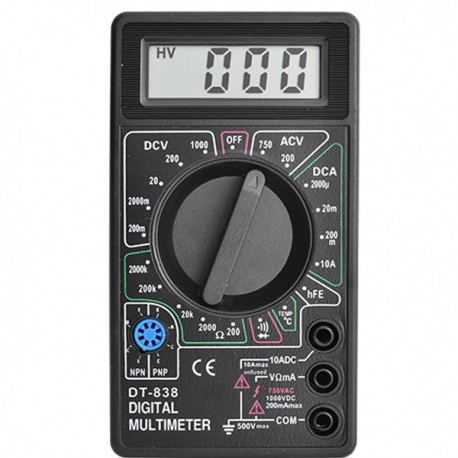

DT838 мультиметр цифровий
DT838 - цифровий мультиметр, призначений для вимірювання змінної та постійної напруги, постійного струму та опору, обладнаний функціями тестування транзисторів (PNP/NPN типу), перевірки ланцюга на провідність, а також вбудованим термометром із термопарою К-типу. Попри невисоку вартість, мультиметр DT838 забезпечує високу точність під час вимірювання основних параметрів ланцюга. Відмітною особливістю від молодшої моделі DT830В мультиметр DT838 має функцію вимірювання температури, водночас його вартість лише трохи вища.
Також DT838 обладнаний функціями, якірорі оцінять і радіоаматори, а саме: вимірювання коефіцієнта посилення за струмом для транзисторів (PNP и NPN типу), перевірка ланцюга на провідність. Невисока ціна та чудова надійність мультиметра забезпечили DT838 велику популярність.
- • Функції вимірювань: AC/DC напруга, постійний струм, опір, продзвінка, тестування діодів + генератор
- • Тестування транзисторів (коеф. посилення за струмом)
- • Індикація перевищення діапазону вимірювань
- • Індикація низького заряду батарей
- • Функція продзвінювання ланцюга зі звуковою індикацією

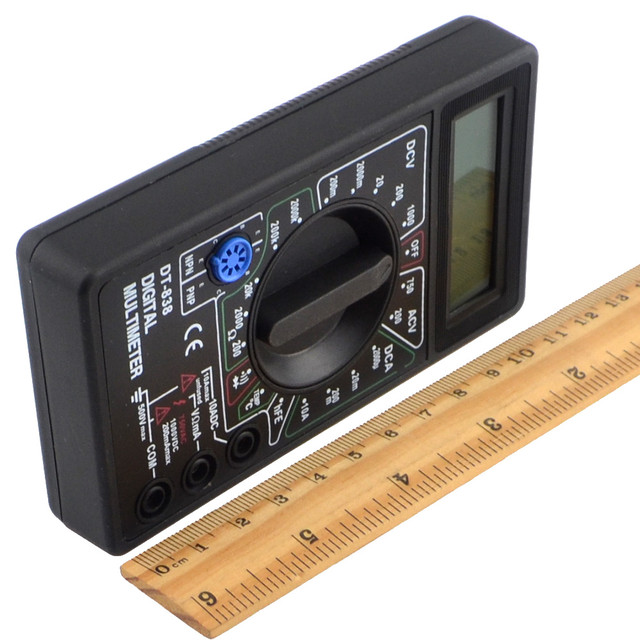

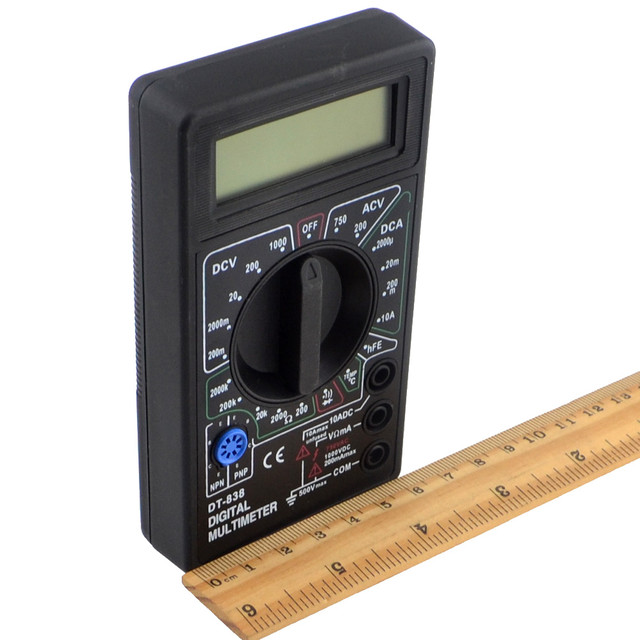

- • Габарити: 126х70х28мм, маса: 137 гр.
- Екран 1999-розрядний
- РК-дисплей
- Живлення 9 В батарейка (6F22)
- Вимірювання
- Постійна напруга (DC) 200 мВ / 2000 мВ / 20 В / 200 В / 1000 В; ±(0.5%+2)
- Змінна напруга (AC) 200 В / 750 В; ±(0.5%+2)
- Постійний струм (DC) 2000 мкА/20мА/200 мА/20А; ±(1%+2)
- Опір 200 Ом/2000 Ом/20 км/200 км/2 МОм; ±(0,8%+2)
- Спеціальні функції
- Вибір діапазону
- Ручний

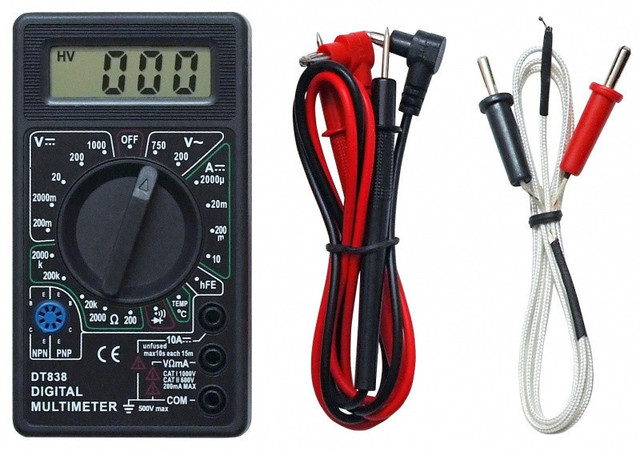

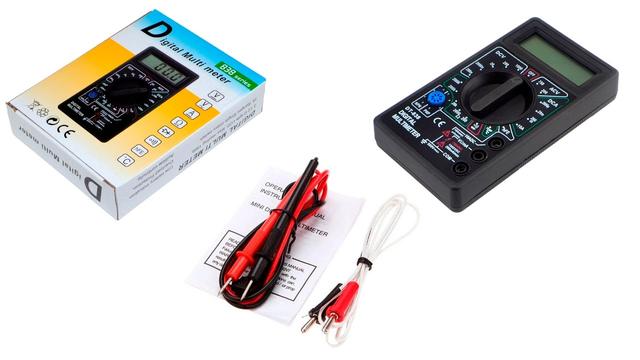

Продзвінка ланцюга (зі звуковим сигналом) + Тестування діодів + Тестування транзисторів + Індикація низького заряду батареї + Комплект постачання мультиметра DT838:
- Мультиметр DT838 — 1 шт.

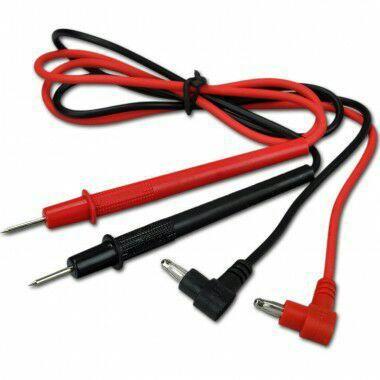

- Вимірювальні щупи — 1 пара
- Батарея — 1 шт.
- Інструкція з експлуатації — 1 шт.

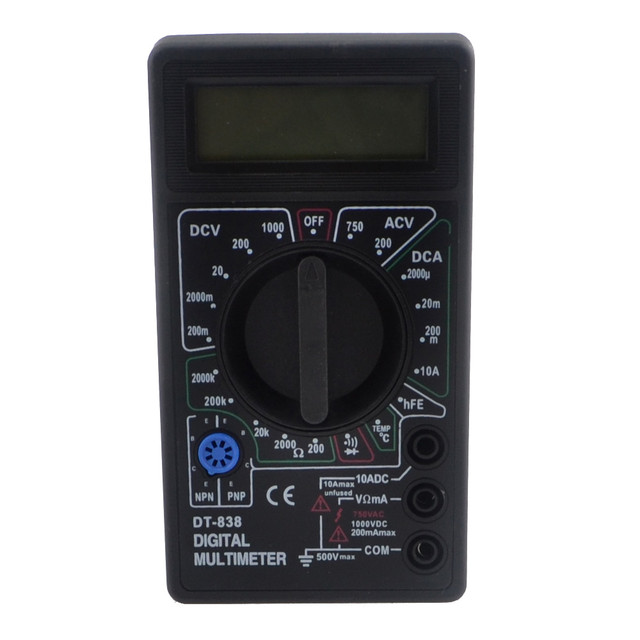

- Мультиметр універсальний DT838
Мультиметр DT838 — один із найпопулярніших і найнадійніших приладів, який має високу точність вимірювання. Не менш приємною характеристикою є ціна приладу. Багатофункціональність приладу проявляється в таких можливостях: вимірювання постійного струму та напруги; вимірювання змінної напруги; вимірювання опір; діодне та транзисторне тестування; продзвінка електричних з'єднань зі звуковим сигналом; індикація розряду батарей.
Всі ці функції роблять придбання цього приладу необхідною покупкою як для професіоналів, так і для радіоаматорів-початківців. Функціональні можливості мультиметра DT838: Функції вимірювань: постійний струм, постійна напруга змінна напруга, опір тестуванню діодів продзвони з'єднання транзисторів Індикатор низького заряду батареї Технічні Характеристики мультиметра DT838
Інструкція DT-838 мультиметр
1.Введення
1. Цей інструмент є портативним, з батарейним живленням цифровим мультиметром із 3 1/2 — розрядним індикатором для вимірювання постійної та змінної напруги, температури (модель830С, 838), перевірки діодів, транзисторів і продзвінки ланцюгів.
2.Технічні характеристики
Постійна напруга
ПОПЕРЕДЖИВ |
РОЗРІШЕННЯ |
ТОЧНІСТЬ |
200 мВ |
100 мкВ |
±0,25%±2 одунки |
2000 мВ |
1 мВ |
±0,5%±2 одоби |
20 В |
10 мВ |
±0,5%±2 одоби |
200 В |
100 мВ |
±0,5%±2 одоби |
1000 В |
1 В |
±0,5%±2 одоби |
ЗАХИСТ ВІД ПЕРЕГРАЗОК: 200 В Ефф. на межі 200 мВ і 1000 В
пост. або 750 В еф. змінного струму на інших межах.
Змінна напруга
ПОПЕРЕДЖИВ |
РОЗРІШЕННЯ |
ТОЧНІСТЬ |
200 В |
100 мВ |
±1,2% ±10 одни |
750 В |
1 В |
±1,2% ±10 одни |
ЗАХИСТ ВІД ПЕРЕГРАЗОК: 1000 В пос. або 750 В еф. змінного струму на всіх межах.
Калібрування: Середнє, каліброване в еф. значеннях синусоїдального сигналу.
ДИАПАЗОН: 45 Гц - 450 Гц.
Постійний струм
ПОПЕРЕДЖИВ |
РОЗРІШЕННЯ |
ТОЧНІСТЬ |
200 мкА * |
100 нА |
±1% ±2 одни |
2 мА |
1 мкА |
±1% ±2 одни |
20 мА |
10 мкА |
±1% ±2 одни |
200 мА |
100 мкА |
±1,2%±2 одунки |
10 А |
10 мА |
±2%±2 оду лічби |
* тільки в моделях DT-830B, DT-831
ЗАХИСТ ВІД ПЕРЕГРАЗОК: 200 мА 250 В — плавкий запобіжник, межа 10 А без запобіжника.
ПАДІННЯ НАПРЯЖЕННЯ:200 мВ.
Опір
ПОПЕРЕДЖИВ |
РОЗРІШЕННЯ |
ТОЧНІСТЬ |
200 Ом |
0,1 Ом |
±0,8%±2 одоби |
2000Ом |
1 Ом |
±0,8%±2 одоби |
20 КОм |
10 Ом |
±0,8%±2 одоби |
200 КОм |
100 Ом |
±0,8%±2 одоби |
2000 КОм |
1 КОм |
±1% ±2 одни |
МАКС. НАПРЯЖ. НА РАЗОМКН. ЩУПАХ: 2,8 В.
ЗАХИСТ ВІД ПЕРЕГРУЗОК: 15 сек. максимум 220 В на всіх межах.
Звукове продзвонювання
ПОПЕРЕДЖИВ |
ОПИС |
o))) |
Вбудований зумер звучить, якщо опір менш ніж 1 кОм |
ЗАХИСТ ВІД ПЕРЕГРАЗОК: 15 сек. 220В максимум, звучить сигнал.
Вимірювання температури
ПОПЕРЕДЖИВ |
РОЗРІШЕННЯ |
ТОЧНІСТЬ |
от -20 |
1°С |
±3 °C±2 одч (до150 °C) |
до +1370°С |
|
±3% (вище 150 °C) |
ГЕНЕРАТОР НАПРЯЖЕННЯ тільки в моделях DT-832
Тестовий сигнал частотою 50 Герц і амплітудою 5 вольтів
ЗАСТОСУНКИ
- Вимірювальні щупи
- Коробка
- Термопара типу К (тільки в моделях DT-830C, DT-838)
3. Посібник з роботи з мультиметром
1. Перевірте 9 В батарею через вмикання приладу.
Якщо батарея розряджена, на дисплеї виникне знак [-+]. Якщо потрібно замінити батарею, дивіться розділ "Догляд за приладом"
2. Знак ! Поруч із гніздами приладу попереджає про те, що вхідні струми та напруження не мають перевищувати зазначених величин. Це зроблено для запобігання пошкодженню схеми приладу.
3. Перед вимірюванням необхідно перемикач меж встановити на потрібний діапазон вимірювань.
4. Якщо межа вимірюваного струму або напруги заздалегідь не відома, встановіть перемикач меж на максимум і потім перемикайте вниз за потреби.
5. У разі виникнення на дисплеї "1" (перевантаження) необхідно перемкнутися на верхню межу вимірювань.
3.1 Вимірювання постійної напруги
1. Вставте червоний щуп у гніздо «V, W, A» чорний — у гніздо "СОМ"
2. Установите перемикач меж у положення V = і приєднайте кінці щупів до вимірюваного джерела напруги. Полярність напруги на дисплеї водночас відповідатиме полярності напруги на червоному щупі.
Замітка
! Не під'єднуйте прилад до напруги понад 1000 В. Індикація можлива і на великих напруженнях, але водночас є небезпека пошкодження схеми приладу.
3.2 Вимірювання змінної напруги
1. Вставте червоний щуп у гніздо «V, W, A» чорний — у гніздо "СОМ"
2. Установите перемикач меж у положення V = і приєднайте кінці щупів до вимірюваного джерела напруги.
Замітка
! Не під'єднуйте прилад до напруги понад 700 В. Індикація можлива і на великих напруженнях, але водночас є небезпека пошкодження схеми приладу.
3.3 Вимірювання постійного струму
1. Під'єднайте чорний дріт до роз'єму Com, а червоний до роз'єму mA для струмів до 200 мА. Для струмів максимум до 20 А під'єднати червоний щуп до гнізда 20 А
2. Установите перемикач меж у положення А= і приєднайте кінці щупів послідовно з навантаженням. Полярність струму на дисплеї водночас буде відповідати полярності на червоному щупі.
Замітка
! Максимальний вхідний струм дорівнює 200mA або 20 А залежно від гнізда. Перевищення граничних значень викличе вигоряння запобіжника, що зажадає його заміни. Замінювати запобіжник треба аналогічним на струм не більш ніж 200 мА. Недотримання цих вимог може призвести до пошкодження схеми. Вхід 20 А не захищений. Максимальне падіння напруги 200 мВ.
3.4 Вимірювання опору
1. Вставте червоний щуп у гніздо «V, W" чорний — у гніздо "СОМ".
2. Встановіть перемикач функцій на потрібний діапазон і приєднайте кінці щупів до вимірюваного опору.
Замітка
1. Якщо величина вимірюваного опору перевищує максимальне значення діапазонів, на якому відбувається вимірювання, індикатор висвітить "1". Виберіть більшу межу вимірювань. Для опору 1МОм і вище час встановлення показань становить кілька секунд. Це нормально для вимірювання великих опору.
2. Коли ланцюг розімкнута на дисплеї буде індикуватися "1"
3. У разі зміни опору у схемі переконайтеся, що схема зневоднена та всі конденсатори повністю розряджені.
4. Напруга розімкнутого ланцюга на межі 200М дорівнює 3 В. У разі замкнутих навкоротко, кінцях на цьому межі дисплей показує 1,0 +-0,1МОм, це нормально. Під час вимірювання опору в 10 МБ дисплей показуватиме 11Мом, у разі зміни опору в 100Мом дисплей показуватиме 101МОм. 1,0 (+-0,1) є константою, яка має вирахуватися з показань.
3.5 Перевірка діодів і звуковий продзвінок
1. Під'єднайте червоний дріт до роз'єму «V, W" чорний — до гнізда "СОМ". (Полярність червоного водночас буде "+".
2. Встановіть перемикач діапазонів на межу «--|>|--» и приєднайте щупи до вимірюваного діоду, дисплей покаже пряме падіння напруги на діоді.
3. Під'єднайте щупи до двох точок досліджуваного ланцюга. Якщо опір буде менш ніж 5Ом зазвучить сигнал.
3.6 Вимірювання транзизора
1. Установите перемикач функцій на діапазон h FE.
2. Визначте тип транзизора: «NPN» або «PNP» і знайти висновки емітера, бази та колектора.
Вставте висновки у відповідні отвори панельки на передній панелі.
3. На дисплеї буде значення h FE за струму бази 10 мкА та напруги колектор-емітер 2,8 В.
3.7 Вимірювання температури
1. Установите перемикач функцій на діапазон ТЕМР і вставте вилку термопари в роз'єм приладу.
2. Вимірювання внутрішньої температури без термопари: встановіть перемикач функцій на діапазон ТЕМП і зчитуйте показання дисплея.
4. Догляд за приладом
Заміна батареї та запобіжника проводиться за вимкненого живлення та від'єднання кінців від приладу.
4.1 Заміна батареї
За потреби заміни батареї відкрийте задню кришку, вийміть стару та поставте аналогічну нову батарею.
4.2 Заміна запобіжника
Якщо потрібно замінити запобіжник, використовуйте тільки запобіжник на 200 мА, ідентичних розмірів
